光固化3D打印XY轴分辨率精度知识科普

标签: 光固化3d打印 光固化3d打印精度

发布时间:2023-03-24

当提到分辨率,我们可能立马想到电视、手机、平板电脑等电子产品。分辨率跟这些电子产品的清晰度息息相关。在3D打印行业,分辨率同样经常被提及,因为它对于3D成品质量也有着较大的影响。二维平面(XY方向)以及Z轴维度的最小成像尺寸组成了3D打印中所谓的分辨率。今天,我们就科普下光固化3D打印XY轴分辨率精度。



什么是光固化3D打印XY轴分辨率?


光固化3D打印XY轴分辨率通常基于显微成像,并且受限于光学和自由基聚合动力学。通俗来讲,XY轴分辨率是指光源下成像的一定数量的像素点,如:SLA的激光光源,DLP的投影光源,LCD的LED光源。弄清楚SLA/DLP/LCD三种光固化其中的区别,首先要了解他们的成像原理。


SLA/DLP/LCD光固化成像原理

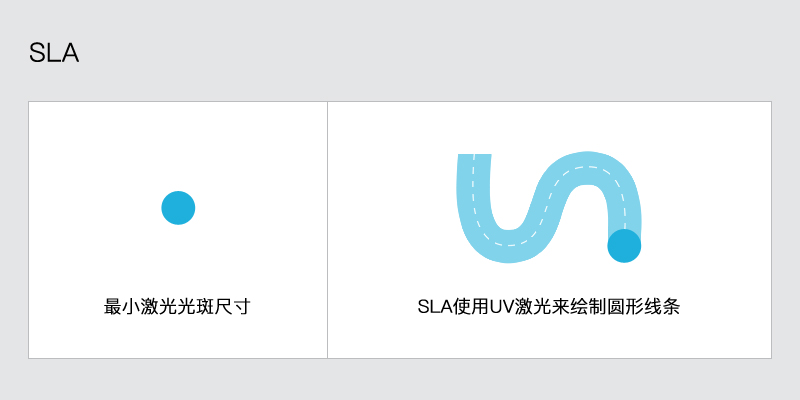

SLA是通过用紫外激光去勾勒模型的每一层,由两个连接电机的振镜驱动,他们被称为“电流计”或“检流计”(一个在X轴,一个在Y轴)。两个镜子把激光快速瞄准到目标打印区域,一边移动一边固化树脂。为了打印出一个实体物体,SLA必须将实体一层一层地分解成一系列的点和线,这些点和线传递给“检流计”,形成一组坐标,激光会追踪它们的成像轨迹。



DLP使用数字投影仪在整个平台上一次性地投影每一层的单个图像。由于每一层的图像都是数字显示,因此它是由许多正方体素组成的。

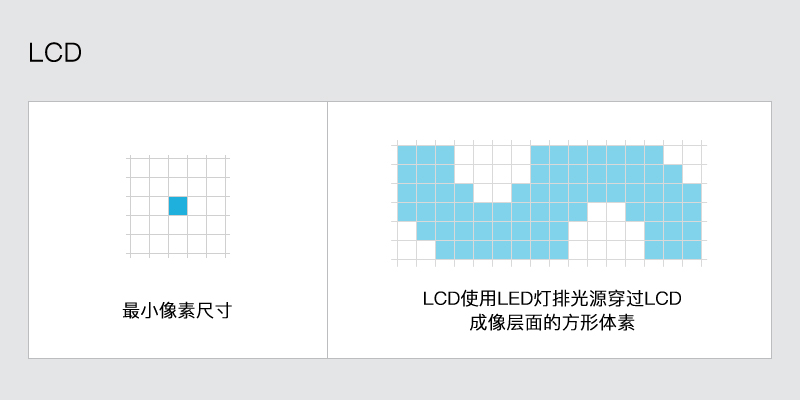

LCD和DLP几乎一样,但是LCD是LED光源而不是投影仪光源。屏幕充当掩膜,只显示当前层所需的像素。




如何计算DLP/LCD的像素精度?

因为DLP/LCD系统XY轴分辨率是固定的,这里就有一个公式可以用来计算:

宽度/X轴=长度/Y轴=像素精度

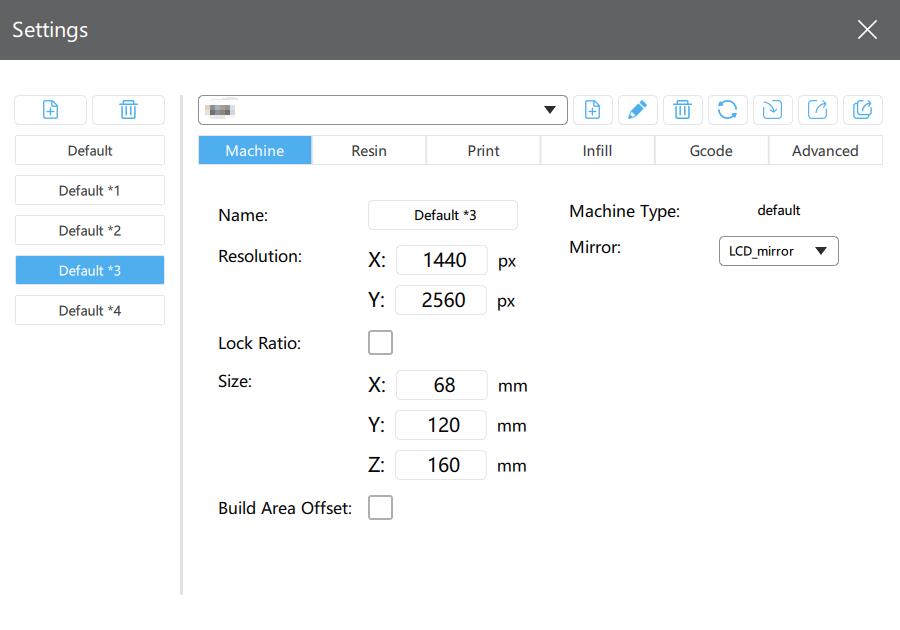

假设某台机器,它在X轴方向的成型宽度就是68mm。把68mm(X轴)分成1440(分辨率(宽)的像素)份,就是0.047mm(47µm)。



也就是说这台机器在XY方向的最小成像精度是47微米。在3D打印的众多影响因素中,没有哪个因素能比XY轴分辨率(分屏分辨率或最小成像精度)对精度的影响更大。XY轴分辨率是在光源在水平方向固化某一条线或某个层面的最小成像尺寸。一般说来,像素精度越小,细节呈现越好。

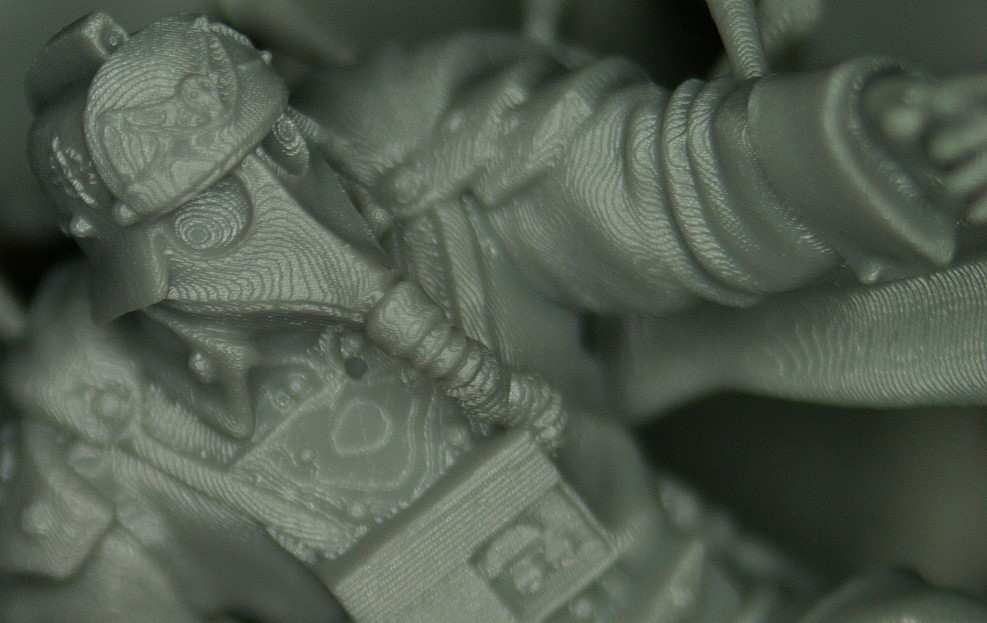

XY轴分辨率:47µm

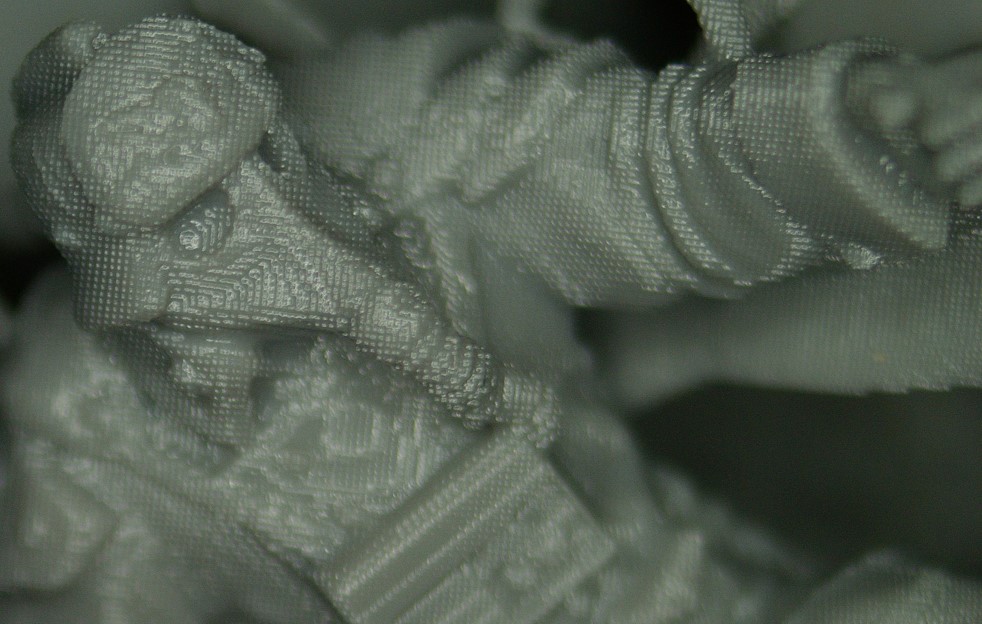

XY轴分辨率:100µm


因此,在选购SLA/DLP/LCD 3D打印机时,要好好考虑XY轴分辨率。它能告诉你,这台机器是能打印小巧而精细的模型,还是大件又粗糙的模型。

以上即是Enjoying3D小编精心整理的光固化3D打印XY轴分辨率精度知识科普,希望对你有所帮助。
