全球最长高分子3D打印桥亮相成都:用35天、12吨材料

标签: 3d打印桥梁 高分子3d打印

发布时间:2021-10-11

近日,全球最长的高分子材料3D打印景观桥于四川成都正式启用。

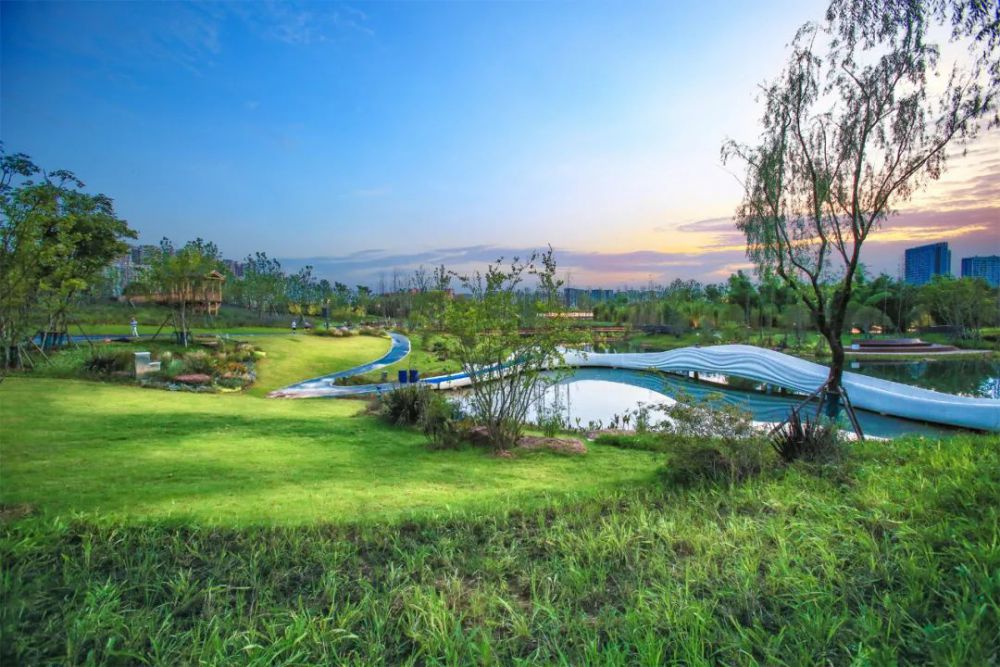

这座3D打印桥名为“流云桥”,坐落于于成都驿马河公园的景观湖上,由中国建筑西南设计研究院景观院(以下简称“中建西南院景观院”)参与设计。整桥全长66.8米,其中3D打印部分桥长21.58米,最宽处8米、最高处2.68米。

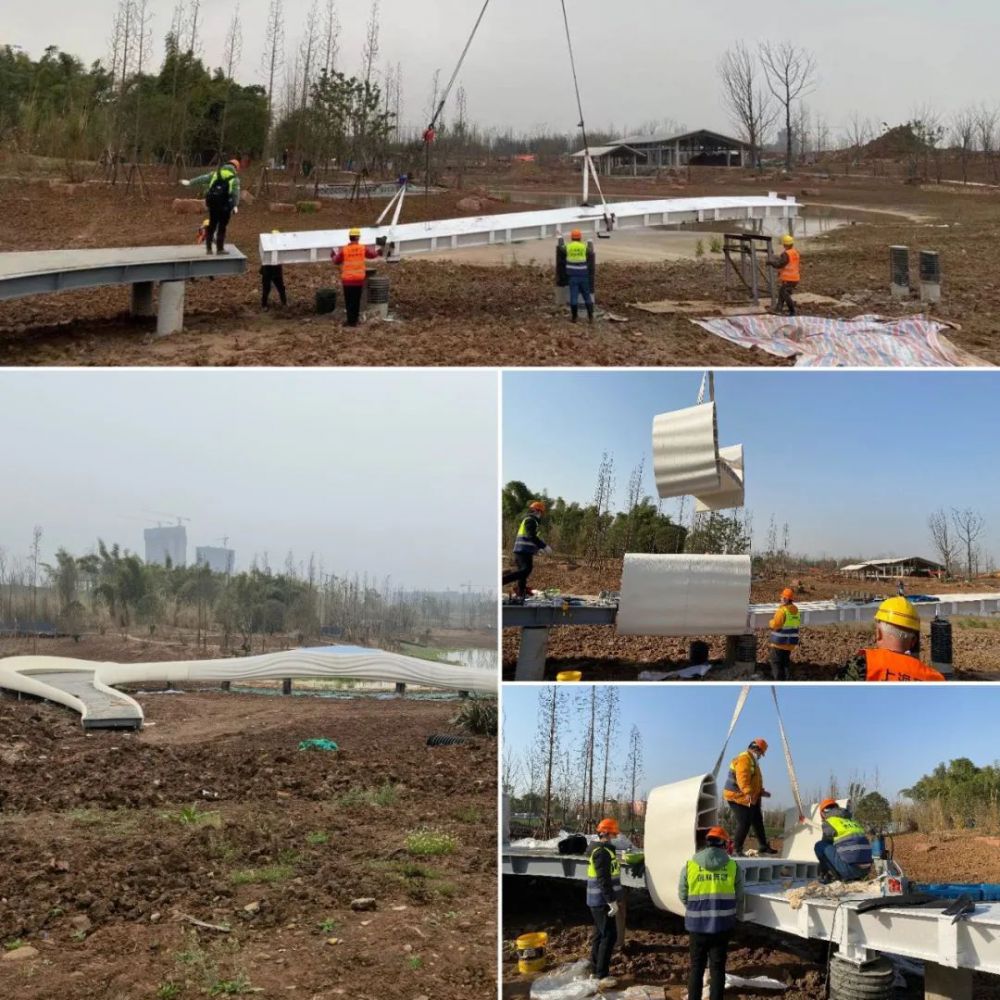

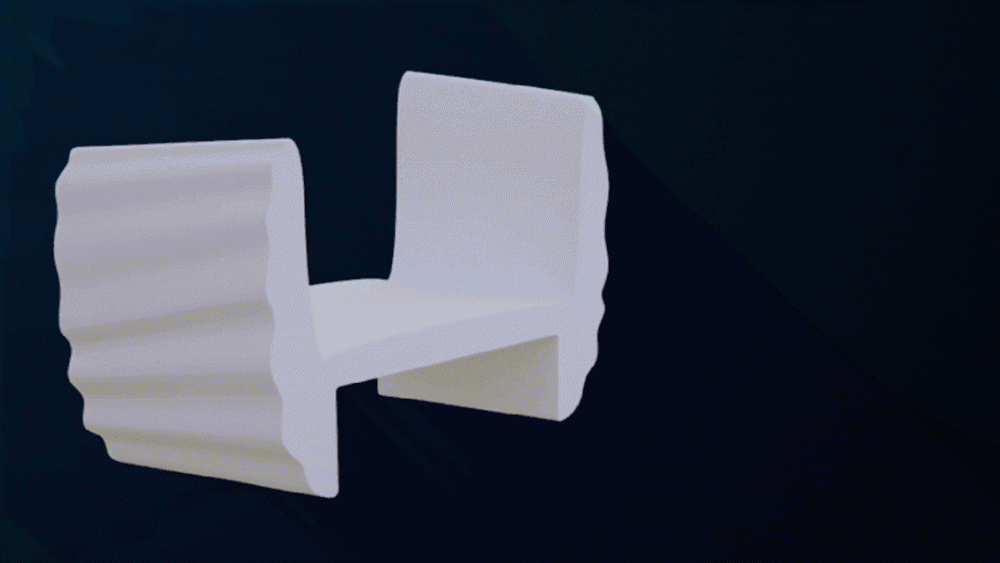

桥梁采用分段打印、现场拼装的施工方式。前期打印在上海完成,采用全国最大的智能高分子材料打印装备进行全天候全自动打印,后期在现场将材料拼装成整体。

正式打印前,先通过仿真模拟打印确定参数。正式打印时,在系统中输入指令,机器就会24小时不间断打印,无需人工值守,仅用35天就完成12吨材料的打印。在打印过程中,还采用了三维激光点云扫射检测技术,以保证成型和拼接安装的精度。

对于桥面排水和照明的需求,设计团队通过预留孔位、埋设管道的方法进行处理。为了提高通行的舒适度,在桥梁下方增设了钢梁作为叠合支撑受力,保证了桥梁的稳定性。两端的栏杆采用轻质航空材料,通过数字化数控雕刻成形,表面进行特种涂层处理,以满足使用要求。

“我们项目设计团队与上海的相关团队,经过反复的多方论证和方案打磨,共同进行了这座3D打印桥的设计,前后大约用了半年时间。但进入制作过程,12吨材料,仅用了35天就完成了桥体打印,整个过程一气呵成。这就是工业化的力量。”中建西南院景观院院长程锐在接收成都日报采访时表示,该桥从设计到加工,贯穿了数字建造的科技力量。“传统的建筑业插上科技的翅膀后,助力设计师创造更加美好的作品。超大型3D打印景观桥,是科技与艺术的完美结晶。”

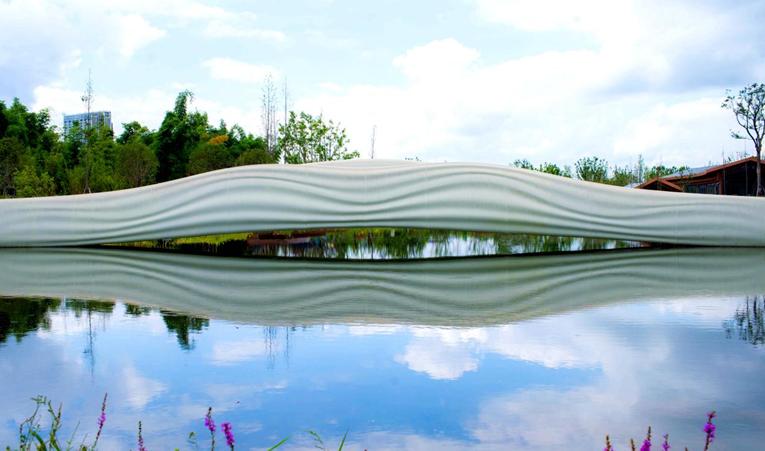

“流云桥”的形态设计灵感来源于驿马河自由奔腾的形态,如同舞动的丝绸。建成后的桥梁有着灵动变幻的曲线和类似丝带的抽象形态,在满足桥梁对功能和空间的诉求之外,还能带来具有艺术感的视觉体验。同时,桥梁的扶手及外肌理根据城市整体规划设计,一面桥梁扶手设计成一个峰、两边平缓,寓意“一山连两翼”;另一面桥梁扶手设计为两个峰一个谷,寓意“两山夹一城”。

作为工业级3D打印与景观桥梁的结合体,“流云桥”不仅是高新科技和建筑艺术的跨界合作,更为智能制造技术未来在建筑景观领域和工业领域的应用提供了新思路。



文章来源:澎湃新闻
