涡轮螺旋桨发动机

3D模型简介下载收藏预览

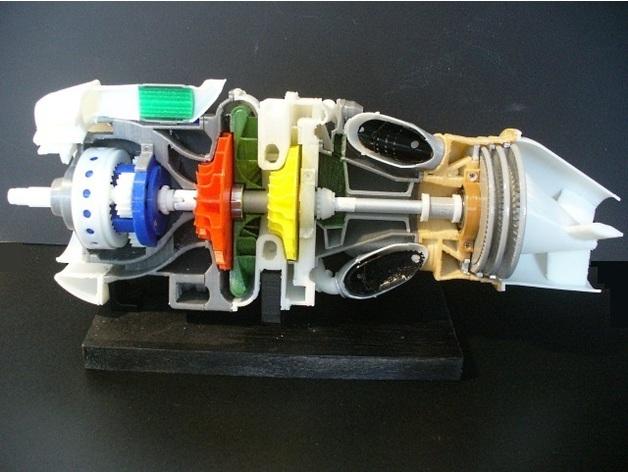

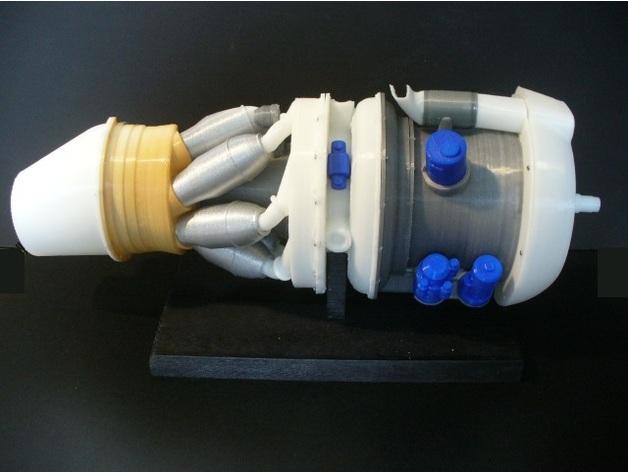

涡轮螺旋桨发动机3d打印模型

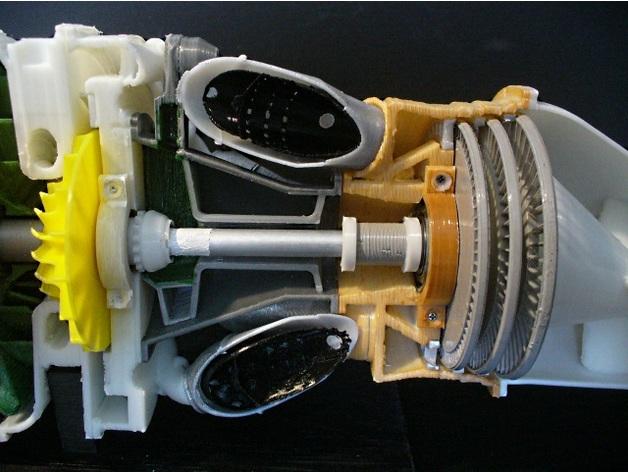

特点是：
（1）离心式（叶轮式）压缩机
（2）罐式燃烧室

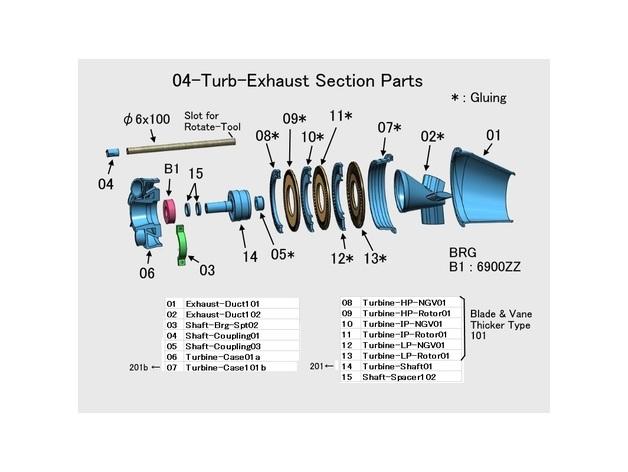

（3）轴流式涡轮机

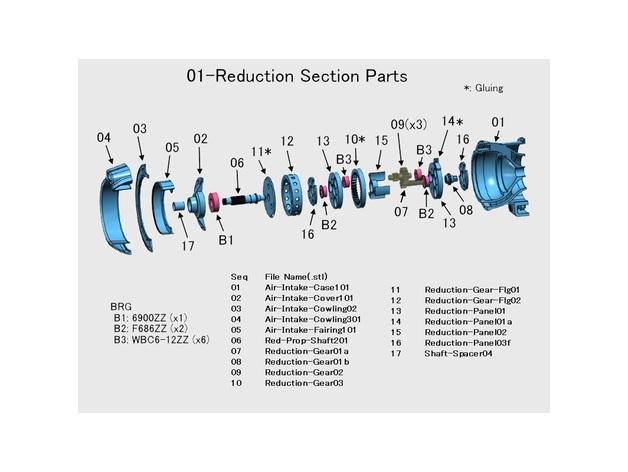

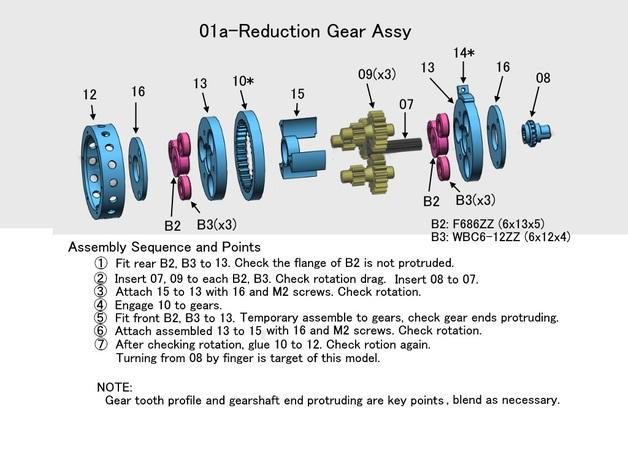

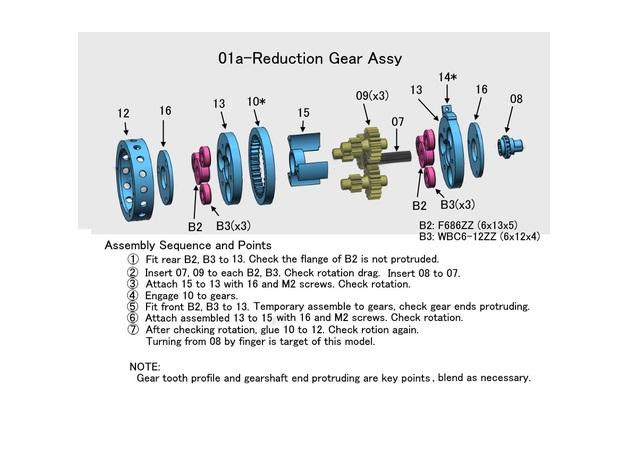

（4）减速齿轮和传动轴

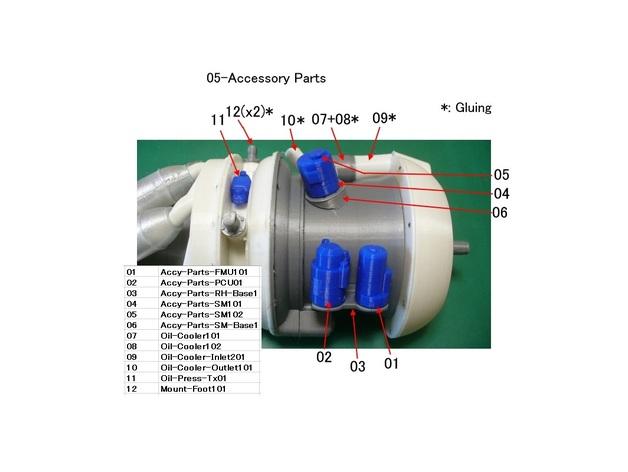

（5）带有油冷却器空气通道的进气罩

下载文件包括;
-files：STL文件

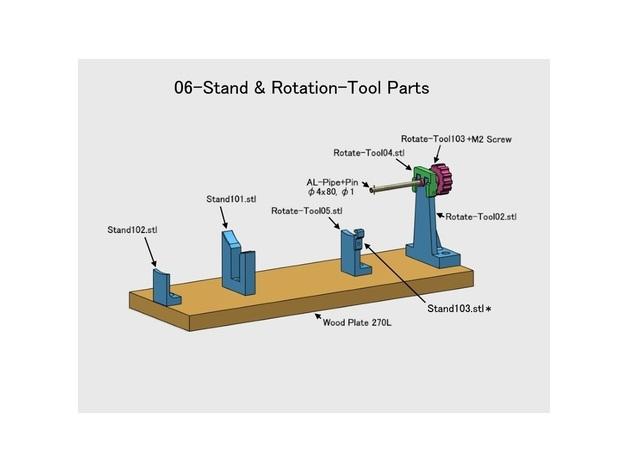

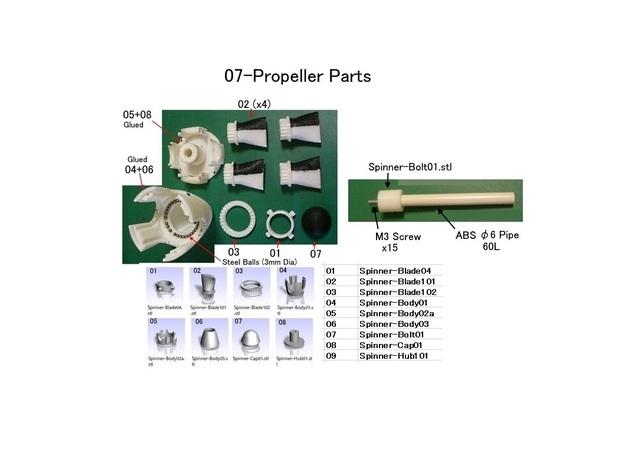

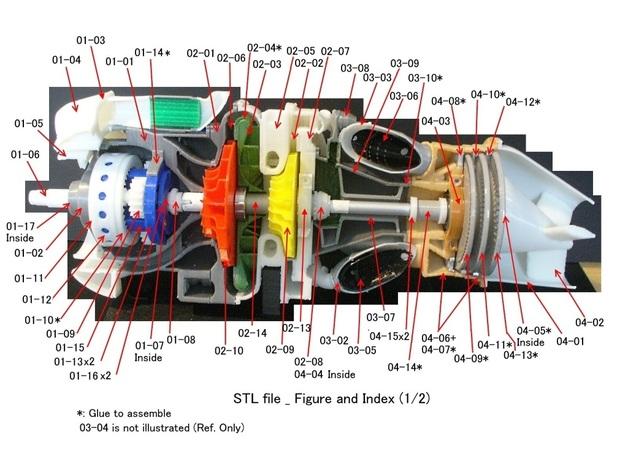

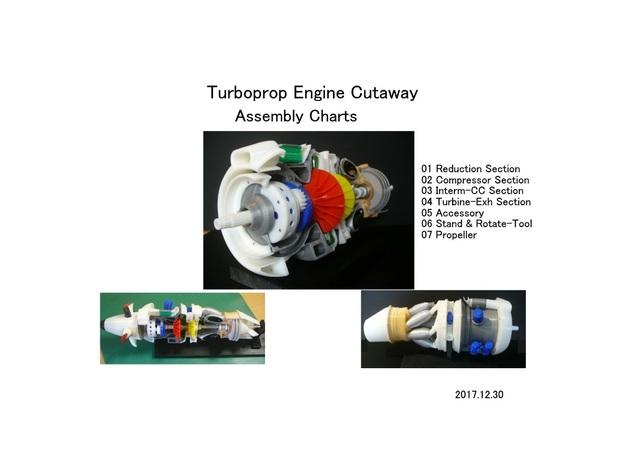

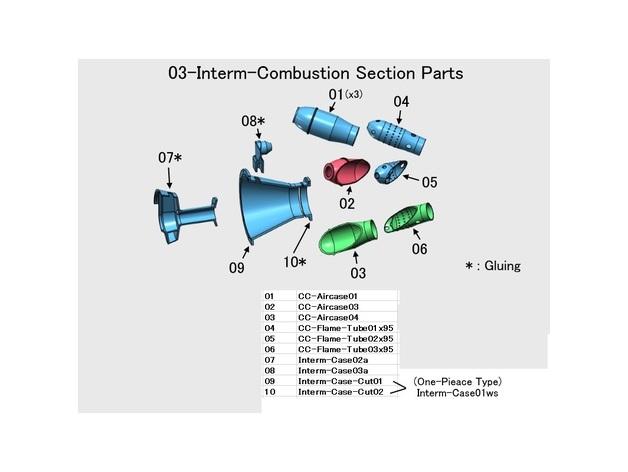

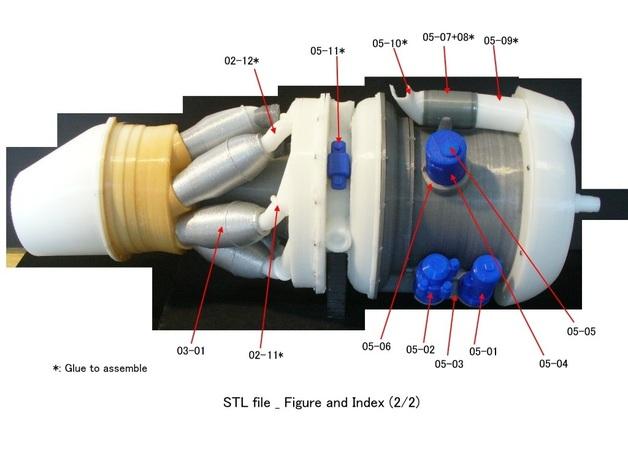

-images：用于程序集Aid的STL文件图和索引图片

购买零件信息;
-Bearings
WBC6-12ZZ（6 x 12 x 4）6ea - 组装到每个面板的外孔
F686ZZ（6 x 1 3x 5）2ea - 组装到每个面板的中心
689ZZ（9 x 17 x 5）2ea - 用于LP和HP Impeller
6900ZZ（10 x 22 x 6）2ea - 用于传动轴，涡轮轴

- 铝管
9毫米直径x Appox。70毫米 - 作为压缩机转子轴（使插槽两端）
6毫米直径x Appox。100毫米 - 作为涡轮机到压缩机联轴器

-Screws
微型螺丝M1.4x3L - Appox。70 ea - 直接旋入1 mm直径孔（无螺母），
头侧法兰孔直径1.5 mm。
螺钉M2 x 20L - 1ea - 使用M2接头 - 起动器辅助部件
螺钉M2 x 10L - Appox。12ea - 使用M2 Tap - 红色。齿轮板相关零件和IGV
螺丝M2 x 6L - Appox。4ea - 使用M2 Tap - 扩散器和涡轮。轴联轴器

装配点

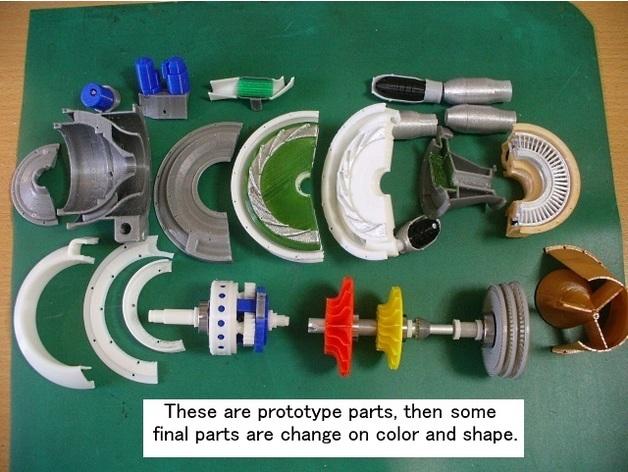

转子，齿轮系组件和外壳可以单独组装和调整。
燃烧空气壳体滑动到出口弯管组件，直到后端从涡轮机壳体首先从其孔中清除。然后滑回到钻孔。粘合是可选的。
标准技能（如钻孔，攻丝，归档，拧紧，涂漆和粘合等）也是必需的，也是坚持不懈的。
