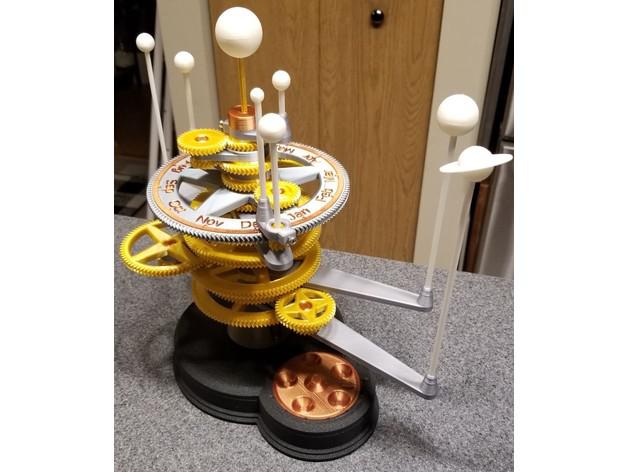

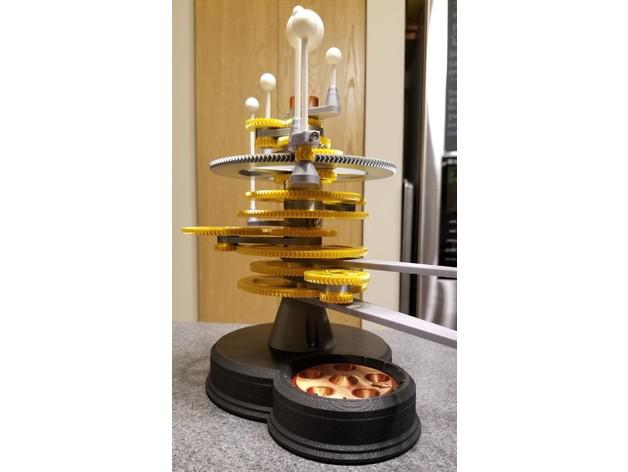

这是Zippitybamba的“机械天文馆”模型的优化版本。

我在我的普鲁萨 I3 MK3S，我对它们的契合度并不满意。这让我陷入了重构和调整文件的兔子洞，直到我可以以平均约0.12毫米的低公差打印它。

原模型确实很优秀，值得长期上主页面。我花了很多时间来调整它，所以我想我应该分享我所做的。

编辑内容的快速摘要:

将底部和上部机构组合成一个文件。
添加了用于渲染每个对象的切换。
重构的源代码便于阅读和编辑。
切换到名为“Gears.scad”的“Getriebe.scad”的英文音叉。克里斯·斯潘塞翻译。
添加了几个自定义滑块到:
补偿打印机Z厚度。

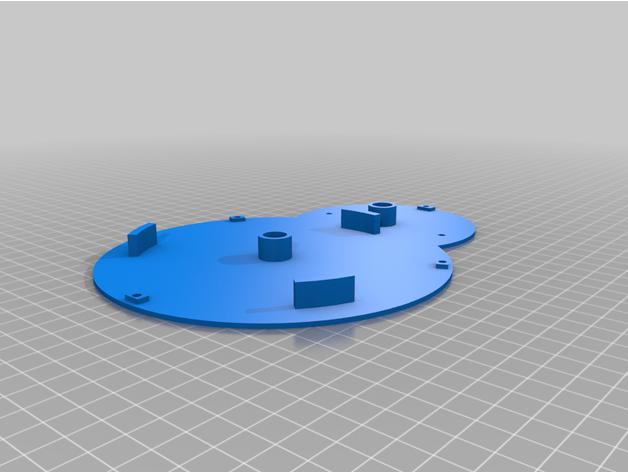

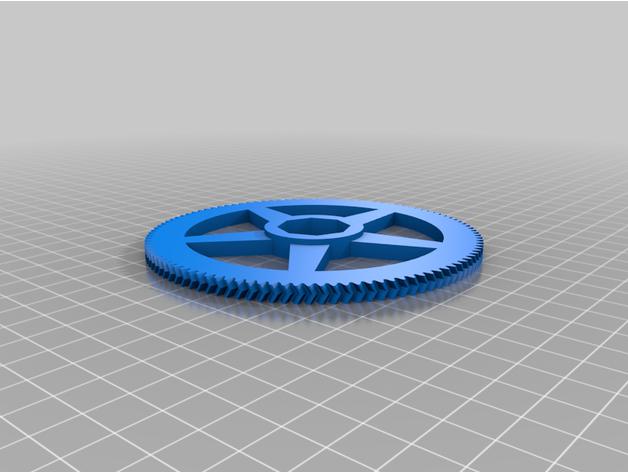

控制基座中齿轮啮合的间距。
缩放！该模型仅在X轴和Y轴上可扩展50-150%。对象Z高度是单独控制的。公差被修正，因此它们不会随着您调整整体比例而改变。(缩放到90%将使其适合普鲁萨迷你)

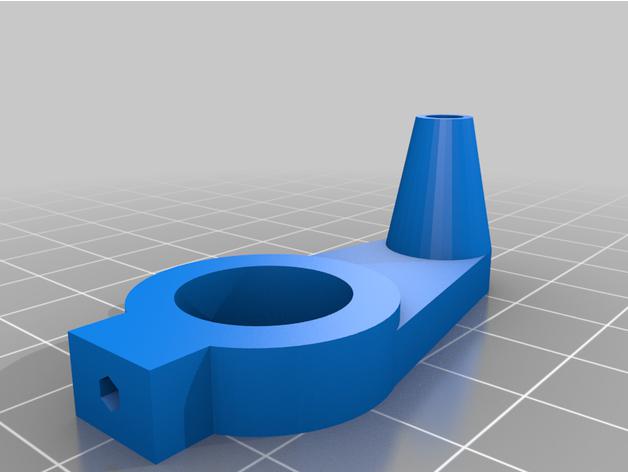

调整了金星行星臂的长度(1毫米)，这样销钉就不会与上面的滚轮发生碰撞。
把所有东西都拧紧，这样就可以在校准良好的机器上打印出来，只需要很少的后处理。由于灯丝收缩，我只需要弄平顶层的碎片。
我还编写了一个快速的Windows批处理文件来生成所有47个文件。一句警告；它绝对会敲打你的处理器，因为它会在后台为每个文件打开一个单独的OpenSCAD副本。如果你熟悉OpenSCAD，那么我假设你知道如何读取和使用批处理文件。“这里有龙。”

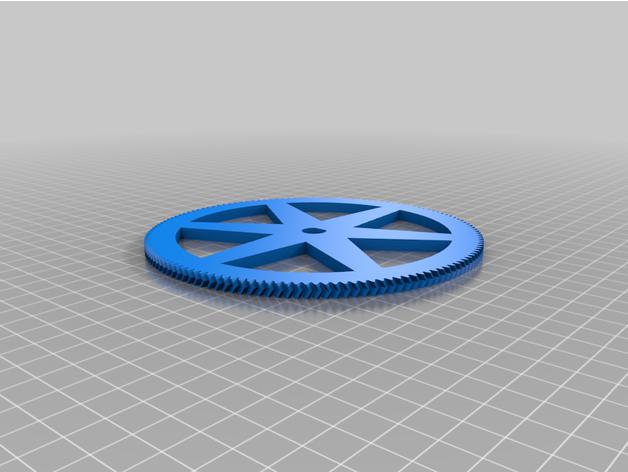

更新:我发现日历齿轮的内钉有一个小问题。它们比中心轴承高出0.1毫米。这对于99%打印模型的人来说不是问题，但我修复了文件并发布了更新。如果您打印的内容大于100%或图层高度低于0.2毫米，请查看您的预览。
